واٹر اسٹاپ
جائزہ
واٹر اسٹاپ اعلی-کارکردگی والے واٹر پروفنگ مواد ہیں جو ربڑ، پلاسٹک اور مرکب مواد کی بہترین لچک اور کمپریسیو اخترتی کی صلاحیت سے فائدہ اٹھانے کے لیے بنائے گئے ہیں۔ یہ مختلف بوجھوں کے نیچے لچکدار اخترتی پیدا کرتے ہیں تاکہ ایک سخت مہر بن سکے، مؤثر طریقے سے پانی کے رساو کو روکتے ہیں، اور تعمیراتی ڈھانچے میں جھٹکا جذب کرتے ہیں۔ کے لیے ڈیزائن کیا گیا ہے۔تعمیراتی جوڑ, توسیع جوڑوں، اورتصفیہ کے جوڑ-جو مسلسل کنکریٹ ڈالنے، فاؤنڈیشن کی خرابی، یا تھرمل توسیع/سکڑن کی وجہ سے ضروری ہیں-بڑے-پیمانے کے منصوبوں میں ساختی سالمیت کو برقرار رکھنے کے لیے واٹر اسٹاپ اہم ہیں۔
بڑے پیمانے پر کنکریٹ اور کاسٹ-جگہ کنکریٹ ڈھانچے میں استعمال کیا جاتا ہے، ہمارے واٹر اسٹاپ کلیدی ایپلی کیشنز پیش کرتے ہیں بشمول:
- پانی کے تحفظ کے منصوبے (ڈیم، کلورٹ، آبی ذخائر، پانی)
- نقل و حمل کا بنیادی ڈھانچہ (سرنگیں، سب ویز، میٹرو سسٹم)
- میونسپل انجینئرنگ (تہہ خانے، زیر زمین سہولیات، سیوریج ٹریٹمنٹ پلانٹس)
- صنعتی اور سول عمارتیں (رکھنے والی دیواریں، بڑے ٹینک، پری کاسٹ کنکریٹ کے ڈھانچے)
I، درجہ بندی
پراجیکٹ کی متنوع ضروریات کو پورا کرنے کے لیے واٹر اسٹاپ کو خام مال، شکل اور تنصیب کے طریقہ کار کے لحاظ سے درجہ بندی کیا جاتا ہے:
1.1 خام مال کے لحاظ سے
|
قسم |
کلیدی خصوصیات |
تعمیل اور درخواستیں |
|

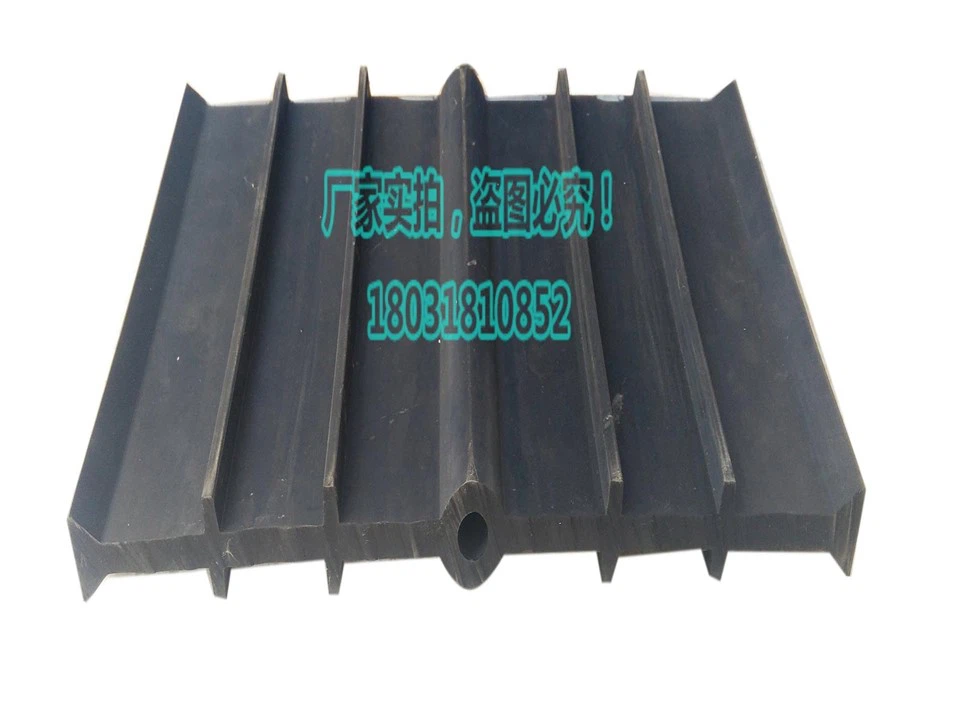

قدرتی ربڑ واٹر اسٹاپ |
اعلی لچک (-35 ڈگری سے 60 ڈگری)، بہترین لچک |
ASTM D2000, DIN 53504; غیر -محفوظ ماحول میں واٹر پروفنگ کے لیے مثالی۔ |
|
نیوپرین (کلوروپرین) واٹر اسٹاپ |
کیمیائی مزاحمت (کمزور تیزاب/اڈے)، موسم کی مزاحمت |
JIS K6253, BS 2782; corrosive یا بیرونی منصوبوں کے لئے موزوں ہے |
|
نائٹریل ربڑ واٹر اسٹاپ |
تیل اور ایندھن کی مزاحمت |
ASTM D412, ISO 37; تیل کی نمائش کے ساتھ صنعتی منصوبوں کے لئے کامل |
|
ای پی ڈی ایم ربڑ واٹر اسٹاپ |
وسیع درجہ حرارت کی حد (-40 ڈگری سے 60 ڈگری)، اوزون / عمر بڑھنے کے خلاف مزاحمت |
DIN EN 14891, JIS K6385; انتہائی موسم یا طویل-سروس-زندگی کے منصوبوں کے لیے |
|
پیویسی پلاسٹک واٹر اسٹاپ |
لاگت-موثر، سنکنرن-مزاحم، پائیدار |
ASTM D638, DIN 53455; درمیانے درجے میں استعمال کیا جاتا ہے-سے-چھوٹے ڈیموں، سرنگوں اور پلوں میں |
|
HDPE/EVA/ECB واٹر اسٹاپ |
ہائی ٹینسائل طاقت، واٹر پروف جھلیوں کے ساتھ ویلڈیبل |
BS EN 13108; جدید واٹر پروفنگ سسٹم کے ساتھ ہم آہنگ |
1.2 شکل اور تنصیب کے طریقہ سے

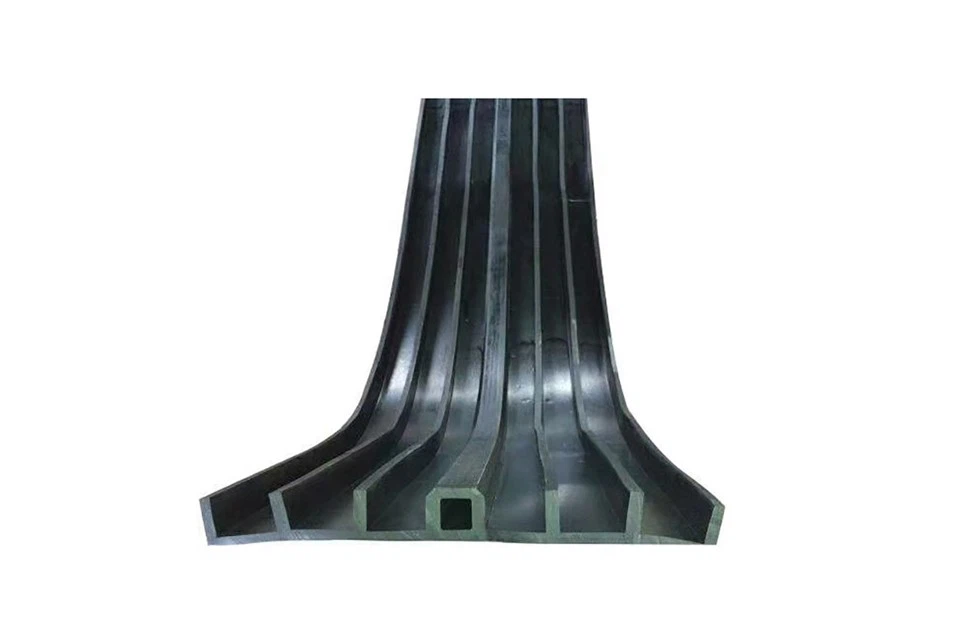

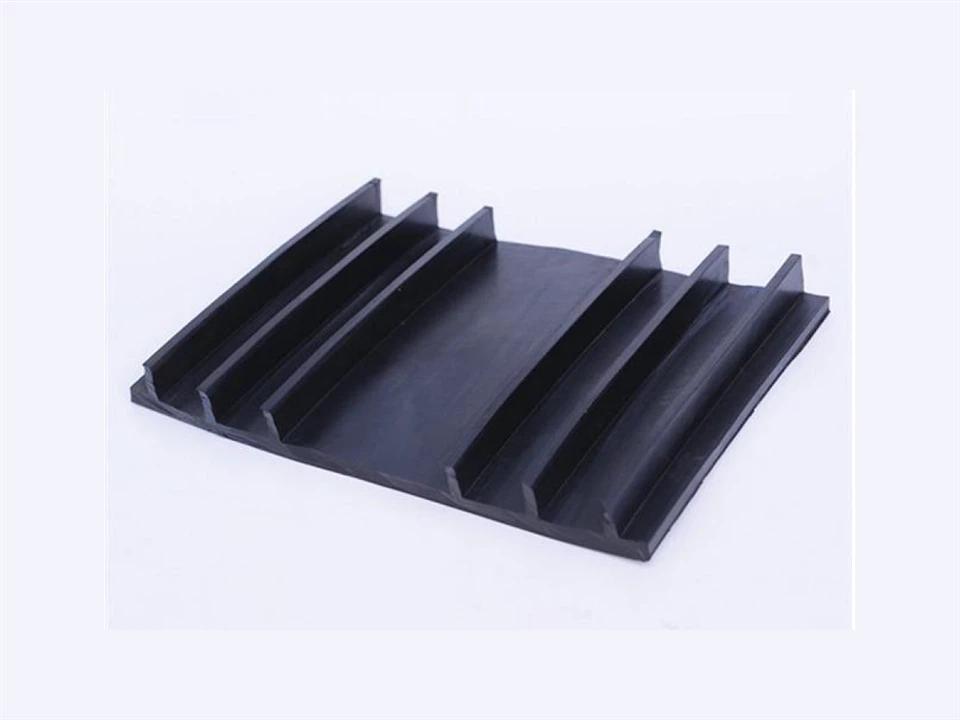

ایمبیڈڈ واٹر اسٹاپ: توسیع/تعمیراتی جوڑوں کے لیے بنیادی قسم (مثال کے طور پر، 651، 652، 653 سیریز)
بیرونی پیسٹ واٹر اسٹاپ: کنکریٹ کی سطحوں پر پہلی واٹر پروف رکاوٹ بنانے کے لیے واٹر پروف شیٹس کے ساتھ ویلڈڈ

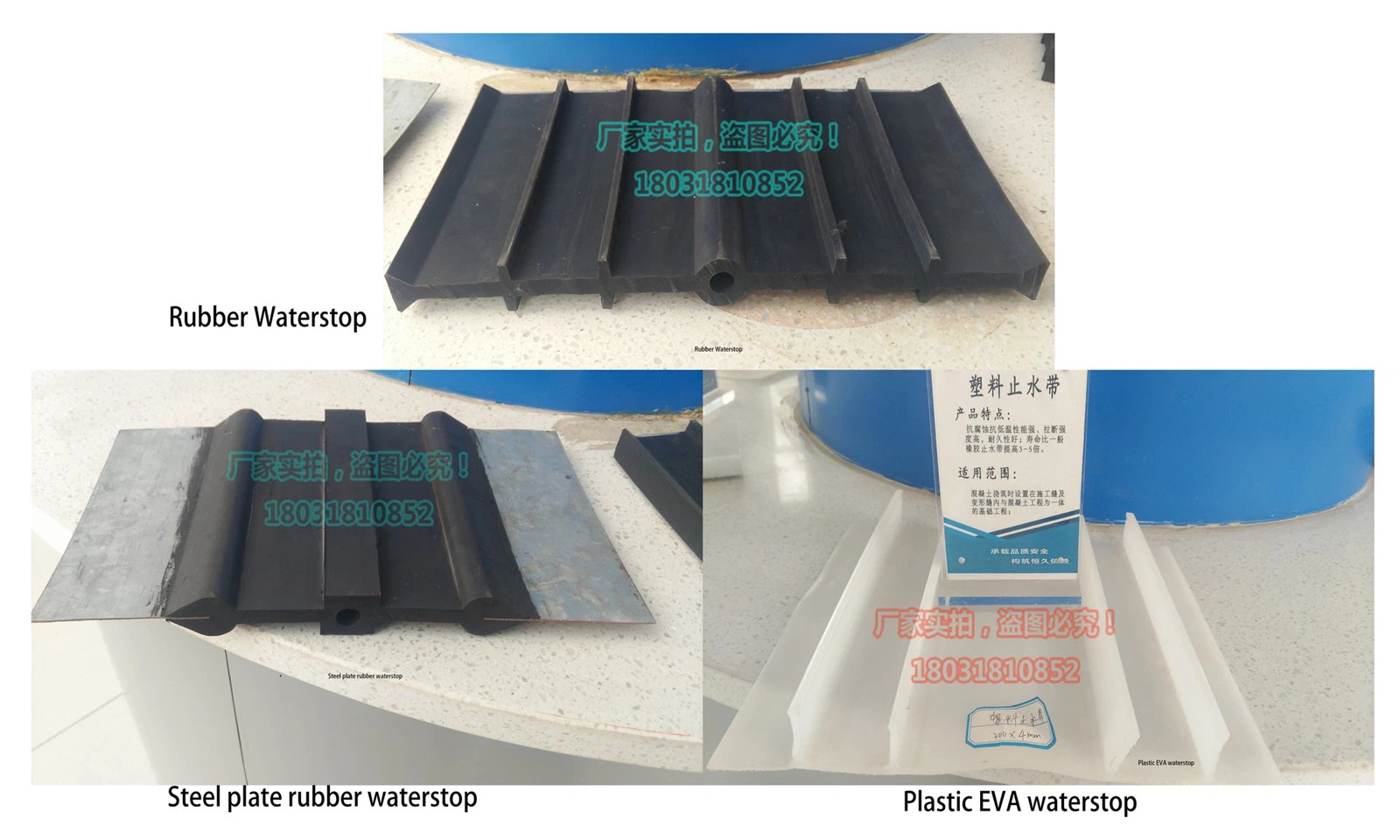

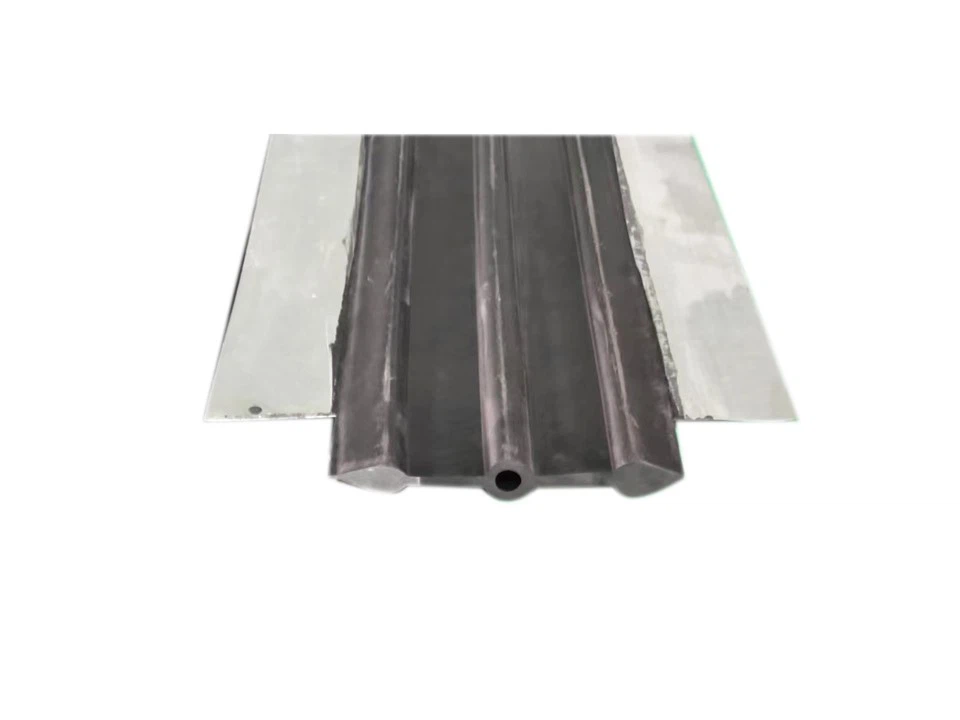

اسٹیل-کنارہ ربڑ واٹر اسٹاپ: ربڑ اور جستی سٹیل کی پٹیوں کا مرکب بڑی اخترتی اور پانی کے زیادہ دباؤ کے لیے
اسٹیل پلیٹ پوٹی واٹر اسٹاپ: ساختی جوڑوں کے لیے پوٹی ربڑ (اعلی آسنجن) کو سٹیل پلیٹوں (سختی) کے ساتھ جوڑتا ہے۔
اسٹیل پلیٹ واٹر اسٹاپ (واٹر اسٹاپ اسٹیل پلیٹ): تہہ خانے/دیوار کی تعمیر کے جوڑوں کے لیے کولڈ-رولڈ اسٹیل (2-3 ملی میٹر موٹا)
ڈی ٹیچ ایبل/ انجیکشن ایبل واٹر اسٹاپ: دیکھ بھال کے لیے-دوستانہ یا زیادہ-شدید رساو کی روک تھام
II، وضاحتیں اور طول و عرض
2.1 عمومی طول و عرض (بین الاقوامی معیارات کا حوالہ)
|
واٹر اسٹاپ چوڑائی (ملی میٹر) |
عام موٹائی (ملی میٹر) |
قابل اجازت افقی/عمودی اخترتی (ملی میٹر) |
|
200 |
6 |
30 سے کم یا اس کے برابر |
|
250 |
6 |
40 سے کم یا اس کے برابر |
|
300 |
8 |
50 سے کم یا اس کے برابر |
|
350 |
8 |
60 سے کم یا اس کے برابر |
|
400 |
10 |
80 سے کم یا اس کے برابر |
|
450 |
12 |
100 سے کم یا اس کے برابر |
|
500 |
12 |
120 سے کم یا اس کے برابر |
2.2 خصوصی مصنوعات کی وضاحتیں
2.2.1,اسٹیل-کنارہ ربڑ واٹر اسٹاپ
|
ماڈل کوڈ |
چوڑائی (ملی میٹر) |
ربڑ کی موٹائی (ملی میٹر) |
سٹیل کی پٹی کی موٹائی (ملی میٹر) |
تنصیب کے سوراخ کا قطر (ملی میٹر) |
|
B1 |
300 |
6 |
0.6 |
3 |
|
B2 |
350 |
8 |
0.8 |
3 |
|
B3 |
400 |
10 |
0.8 |
3 |
|
B4 |
450 |
10 |
1.0 |
3 |
|
B5 |
500 |
12 |
1.0 |
3 |
2.2.2.پیویسی پلاسٹک واٹر اسٹاپ سیریز
|
ماڈل |
فی میٹر وزن (کلوگرام) |
درخواست کا دائرہ کار |
|
651 |
3.7±0.3 |
درمیانے-سے-چھوٹے ڈیم، سرنگیں، پل |
|
652 |
3.6±0.3 |
چھوٹے کنکریٹ ڈھانچے، چینلز |
|
653 |
1.9±0.2 |
چھوٹی عمارتیں، گراؤٹ اسٹاپ |
|
654 |
4.2±0.4 |
بڑے ڈیم، آبی ذخائر |
|
831 |
4.3±0.4 |
بڑے-پیمانے کے ٹھوس منصوبے |
|
861 |
4.5±0.4 |
کنکریٹ-کا سامنا کرنے والے راک فل ڈیم |
2.3,کارکردگی کے پیرامیٹرز
تمام مصنوعات بین الاقوامی معیارات (ASTM, DIN, JIS, ISO) کے ساتھ GB/T 18173.2-2014 کو بطور حوالہ پورا کرتی ہیں۔
2.3.1,بنیادی کارکردگی کے اشارے
|
ٹیسٹ آئٹم |
یونٹ |
ربڑ واٹر اسٹاپ (EPDM) |
پیویسی واٹر اسٹاپ |
اسٹیل-کنارہ ربڑ واٹر اسٹاپ |
|
ساحل ایک سختی |
ڈگری |
60±5 |
70±5 |
60±5 |
|
تناؤ کی طاقت |
ایم پی اے |
16 سے بڑا یا اس کے برابر |
12 سے بڑا یا اس کے برابر |
15 سے بڑا یا اس کے برابر |
|
وقفے پر بڑھانا |
% |
400 سے بڑا یا اس کے برابر |
300 سے زیادہ یا اس کے برابر |
380 سے بڑا یا اس کے برابر |
|
کمپریشن سیٹ (70 ڈگری × 24 گھنٹے، 25%) |
% |
15 سے کم یا اس کے برابر |
- |
35 سے کم یا اس کے برابر |
|
کمپریشن سیٹ (23 ڈگری × 168h، 25%) |
% |
20 سے کم یا اس کے برابر |
- |
20 سے کم یا اس کے برابر |
|
آنسو کی طاقت |
kN/m |
30 سے بڑا یا اس کے برابر |
25 سے بڑا یا اس کے برابر |
30 سے بڑا یا اس کے برابر |
|
ٹوٹنے والا درجہ حرارت |
ڈگری |
-40 سے کم یا اس کے برابر |
-38 سے کم یا اس کے برابر |
-45 سے کم یا اس کے برابر |
|
اوزون ایجنگ (50ppm، 20%، 48h) |
- |
کوئی دراڑ نہیں۔ |
کوئی دراڑ نہیں۔ |
کوئی دراڑ نہیں۔ |
|
ہیٹ ایجنگ (70 ڈگری × 168 گھنٹے) |
- |
سختی کی تبدیلی +8 سے کم یا اس کے برابر |
طاقت برقرار رکھنا 95% سے زیادہ یا اس کے برابر |
طاقت برقرار رکھنا 80% سے زیادہ یا اس کے برابر |
2.3.2,خصوصی کارکردگی (اسٹیل-کنارے اور پٹی کی قسمیں)
اسٹیل-ایج واٹر اسٹاپ: ربڑ-اسٹیل بانڈنگ کی طاقت 5N/mm سے زیادہ یا اس کے برابر (ربڑ میٹرکس میں ناکامی)
اسٹیل پلیٹ پوٹی واٹر اسٹاپ: قینچ کی طاقت 0.04MPa سے زیادہ یا اس کے برابر، ابتدائی آسنجن اسٹیل بال نمبر 5 سے زیادہ یا اس کے برابر، 150 ڈگری × 15h پر کوئی بہاؤ نہیں
III,تنصیب کے رہنما خطوط
واٹر پروفنگ کی تاثیر کے لیے مناسب تنصیب اہم ہے۔ ان بین الاقوامی بہترین طریقوں پر عمل کریں:
1. پری-انسٹالیشن کی تیاری
واٹر اسٹاپ کو صاف، خشک ماحول میں اسٹور کریں (-10 ڈگری سے 30 ڈگری، 40%-80% نمی)؛ براہ راست سورج کی روشنی، گرمی کے ذرائع، تیل، یا سنکنرن کیمیکلز سے بچیں.
استعمال کرنے سے پہلے نقائص (دراڑیں، سوراخ، ناہموار موٹائی) کا معائنہ کریں-غیر-مطابق مصنوعات کو مسترد کریں۔
2. پوزیشننگ اور فکسنگ
ریبارز، سپیشلائزڈ کلیمپس، یا وائر ٹائیز کا استعمال کرتے ہوئے واٹر اسٹاپس کو محفوظ کریں۔ واٹر پروف کور کو چھیدنے سے گریز کریں (اگر ضرورت ہو تو صرف کنارے پر چڑھنے والے علاقوں میں ڈرل کریں)۔
اسٹیل کے- کنارے والے واٹر اسٹاپ کے لیے: اسٹیل کی پٹیوں کے ساتھ پوزیشن باہر کی طرف (U-شکل کی تنصیب) اور بڑھتے ہوئے سوراخوں کے ذریعے مضبوطی کے جالوں سے جڑیں۔
مشترکہ مراکز کے ساتھ صف بندی کو یقینی بنائیں؛ کنکریٹ ڈالنے کے دوران نقل مکانی سے بچیں۔
3. کنکریٹ ڈالنا
ہوا کے بلبلوں (خاص طور پر افقی حصوں کے نیچے) کو ختم کرنے کے لیے واٹر اسٹاپ کے گرد کنکریٹ کو ہلکے سے ہلائیں۔
اسٹیل-کناروں کی اقسام کے لیے: کنکریٹ کے ساتھ مکمل رابطے کو یقینی بنانے کے لیے اسٹیل کی پٹیوں کو کونوں پر فلیٹ رکھیں (فی R-ریڈیس کی ضروریات کو موڑیں)۔
4. جوائنٹ ہینڈلنگ
پیچیدہ ڈھانچے (کراس، T-جوائنٹ، سرکلر سائز) کے لیے فیکٹری-من گھڑت انٹیگرل واٹر اسٹاپ کو ترجیح دیں۔
سائٹ کے جوڑوں پر-: ربڑ کے واٹر اسٹاپ کے لیے ہیٹ ویلڈنگ (پلاسٹک کی اقسام) یا کولڈ بانڈنگ (ربڑ کی اقسام) کا استعمال کریں۔ اسٹیل واٹر اسٹاپ کے لیے ڈبل-ویلڈ اسٹیل پلیٹیں (مکمل رسائی)۔
5. پوسٹ-انسٹالیشن پروٹیکشن
بعد میں تعمیر کے دوران بے نقاب واٹر اسٹاپس کو مکینیکل نقصان سے بچیں۔
بیرونی پیسٹ کی اقسام کے لیے: واٹر پروف جھلیوں (EVA/HDPE) کے ساتھ مضبوطی سے ویلڈ کریں تاکہ مسلسل رکاوٹ بن سکے۔
چہارم اسٹوریج اور ٹرانسپورٹیشن
واٹر اسٹاپس کو سیدھے، فلیٹ بنڈلوں میں منتقل کریں۔ فولڈنگ، کچلنے، یا تیز اثرات سے بچیں۔
ہوادار گودام میں ذخیرہ کریں- اوزون جنریٹرز، سالوینٹس اور بھاری بوجھ سے دور رہیں۔
شیلف زندگی: پیداوار کی تاریخ سے 12 ماہ (جب ضروریات کے مطابق ذخیرہ کیا جاتا ہے)۔
V,کوالٹی اشورینس
ہمارے واٹر اسٹاپ ISO 9001 کوالٹی مینجمنٹ سسٹم کے تحت تیار کیے گئے ہیں اور ان کی تعمیل کرتے ہیں:
بین الاقوامی معیارات: ASTM (USA)، DIN EN (یورپ)، JIS (جاپان)، ISO (عالمی)
حوالہ معیار: GB/T 18173.2-2014 (چین)
کوالٹی کنٹرول میں شامل ہیں:
100% بصری معائنہ (کوئی دراڑیں، بلبلے، یا سنکی سوراخ نہیں؛ سطح کے نقائص کام کرنے والی سطحوں کے لیے 1 ملی میٹر گہرائی سے کم یا اس کے برابر)۔
بے ترتیب کارکردگی کی جانچ (تناؤ کی طاقت، عمر بڑھنے کی مزاحمت، بانڈنگ طاقت) فی بیچ۔
اپنی مرضی کے مطابق ٹیسٹنگ درخواست پر دستیاب ہے (سڑنا کی مزاحمت گریڈ 2 سے زیادہ یا اس کے برابر، کیمیائی مزاحمت، وغیرہ)۔
VI,اکثر پوچھے گئے سوالات
6.1,سوال: صحیح واٹر اسٹاپ مواد کا انتخاب کیسے کریں؟
A: ماحولیات (سنکنرن، درجہ حرارت)، پانی کے دباؤ اور اخترتی کی بنیاد پر انتخاب کریں:
عام حالات:قدرتی ربڑ یا پیویسی
سنکنرن/تیلی ماحول:نیپرین یا نائٹریل ربڑ
انتہائی درجہ حرارت:ای پی ڈی ایم
ہائی واٹر پریشر/بڑی اخترتی:اسٹیل-کنارہ ربڑ
6.2,سوال: افریقی منصوبوں پر کون سے معیارات لاگو ہوتے ہیں؟
A: زیادہ تر افریقی ممالک آئی ایس او یا برطانوی معیارات (BS) کو اپناتے ہیں؛ پروجیکٹ-مخصوص ضروریات کے لیے مقامی کوڈز سے مشورہ کریں۔
