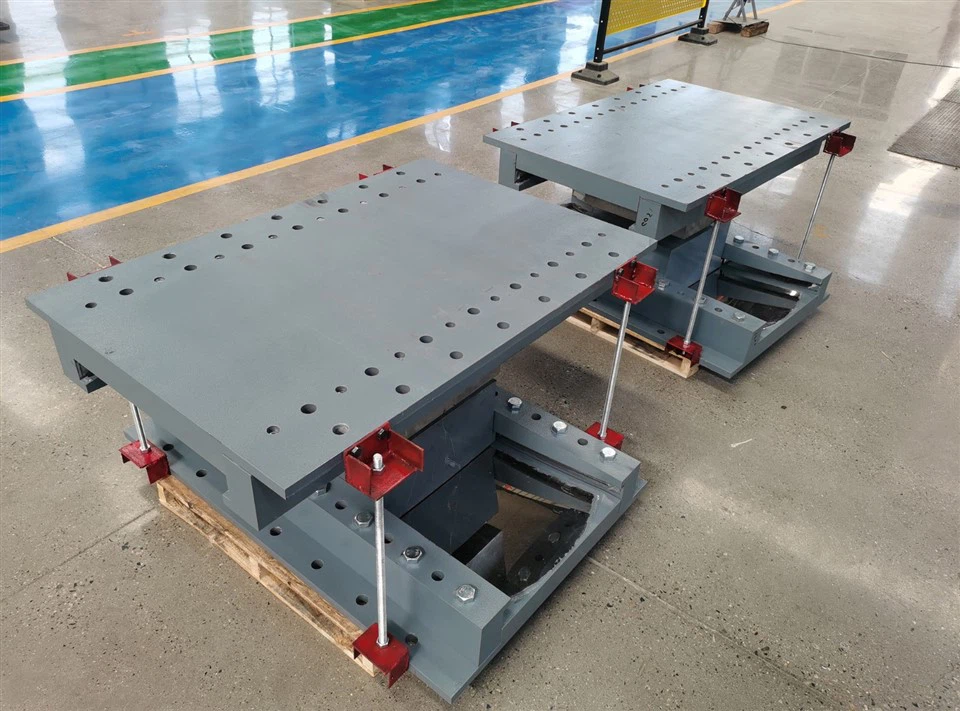

تناؤ - مزاحم رگڑ پینڈولم بیرنگ (TFPB)

(زلزلہ تنہائی اور توانائی کی کھپت کے آلات کے بین الاقوامی معیار کے مطابق)

ٹینسائل - مزاحمرگڑ لاکٹ برداشت(TFPB) ایک اعلی درجے کی ہےزلزلہ تنہائی کا آلہجدید انفراسٹرکچر کے لئے ڈیزائن کیا گیا ہے جس میں افقی لچک اور عمودی ترقی دونوں کی ضرورت ہوتی ہے۔ روایتی کے برعکسرگڑ لاکٹ بیئرنگ (ایف پی بی ایس)، جو کمپریسیسی بوجھ کی منتقلی تک محدود ہیں ، TFPB مشترکہ زلزلہ اور ہوا کے اعمال کے تحت ساختی سالمیت کو یقینی بناتے ہوئے ، اینٹی - ترقی کے نظام کو مربوط کرتا ہے۔

اس دستی میں ورکنگ اصول ، ڈیزائن پیرامیٹرز ، جانچ کی ضروریات ، اور TFPB کی بین الاقوامی تعمیل متعارف کرایا گیا ہے۔ یہ EN 15129: 2018 (یورپ) ، AASHTO کے مطابق تنصیب ، معائنہ ، اور لمبی - مدت کی بحالی کے لئے عملی رہنما خطوط بھی فراہم کرتا ہے۔زلزلہ تنہائی گائیڈ(USA) ، اور ISO 22762 (بین الاقوامی)۔

2.1 جدید ڈھانچے میں زلزلہ تنہائی
1970 کی دہائی سے ،رگڑ پینڈولم سسٹمپلوں ، جوہری پلانٹوں ، اور اعلی - بلند عمارتوں میں زلزلہ تنہائی کے لئے عالمی سطح پر اس کا اطلاق کیا گیا ہے۔ روایتی الگ تھلگ (elastomeric بیرنگ, HDRB, ایل آر بی) فراہم کریںتوانائی کی کھپتلیکن لمحوں کو ختم کرنے کی وجہ سے ہمیشہ ترقی کی قوتوں کا ازالہ نہیں کرسکتا۔

2.2 ترقی کا چیلنج
ترقی اس وقت ہوتی ہے جب زلزلے کی زمینی تحریک ، ہوا کا سکشن ، یا غیر متوازن ساختی بوجھ کے عمودی اجزاء معاونت کی سطح پر ٹینسائل قوتیں پیدا کرتے ہیں۔ پلوں میں ، ترقی کا نتیجہ غیر متناسب ڈیک لوڈنگ سے ہوسکتا ہے۔ لمبی عمارتوں میں ، یہ زلزلہ جوش و خروش کے تحت ٹورسنل الٹ جانے کی وجہ سے ہوسکتا ہے۔ بغیر کسی مزاحمت کے ، روایتیایف پی بی ایساسٹرکچر سے الگ ہوسکتا ہے ، جس کی وجہ سے تباہ کن ناکامی ہوتی ہے۔

2.3 کیوں TFPB؟
TFPB اگلا - جنریشن زلزلہ آلہ ہے جو توسیع کرتا ہےایف پی بیکمپریشن اور تناؤ دونوں کی مزاحمت کرکے صلاحیت ، اس کو اہم سہولیات ، لمبی - اسپین پل ، اور آف شور پلیٹ فارم کے لئے مثالی بنائے۔
- دوہری کمپریشن + تناؤ کی گنجائش۔
- طویل ڈیزائن زندگی (50–70 سال)
- بڑے نقل مکانی اور طویل مدت کے مطابق موافقت پذیر۔
- اعلی زلزلہ حفاظت کا مارجن۔
- بین الاقوامی سرٹیفیکیشن اور سی ای مارکنگ کے ساتھ ہم آہنگ

3.1 توانائی کی کھپت اور دوبارہ - مرکزنگ
ایک کروی سطح کے ساتھ پھسلنا یقینی بناتا ہے:
- کنٹرول شدہ مدت کی لمبائی (ساختی قدرتی دور کو زلزلہ سپیکٹرم چوٹیوں سے دور کرنا)۔
- توانائی کی کھپتسطح کے رگڑ کے ذریعے (material مواد کے انتخاب کے ذریعہ ایڈجسٹ)۔
کشش ثقل کے اثر کی وجہ سے - قابل اعتماد دوبارہ - مرکزنگ فورس۔

3.2 ٹینسائل مزاحمت
مکینیکل اینکروریج سسٹم کے ذریعے حاصل کیا:
- بیئرنگ میں سرایت شدہ تناؤ کی سلاخیں۔
- اینٹی - لفٹ بولٹ براہ راست اسٹرکچر سے منسلک ہیں۔
dis- ڈسالجنگ کو روکنے کے لئے قید ہاؤسنگز۔

3.3 ملٹی - خطرہ موافقت
زلزلہ لوڈنگ ، ہوا کے جوش و خروش ، ٹریفک کمپن ، اور تھرمل تحریک کے تحت کارکردگی کا مظاہرہ کرتا ہے۔ کم - درجہ حرارت کے ماحول (خصوصی مواد کے ساتھ نیچے –30 ڈگری) میں قابل اعتماد طریقے سے کام کرتا ہے۔

TFPB کو سب سے زیادہ تسلیم شدہ بین الاقوامی معیار کے مطابق ڈیزائن اور تجربہ کیا گیا ہے۔
- EN 15129: 2018 -اینٹی - زلزلہ والے آلات
- EN 1337 سیریز -ساختی بیرنگ
for - aashto گائیڈ کی وضاحتیںزلزلہ تنہائی کا ڈیزائن (2014, 2022)
- ASCE/SEI 7-22-کم سے کم ڈیزائن بوجھ
- ISO 22762-3-زلزلہ - تحفظ سے الگ تھلگ– elastomeric بیرنگ
- ASTM D4894 / D4895 - PTFE مواد
- ASTM E595 - رگڑ اور پہننے والے ٹیسٹ

جہاں قومی تقاضے لاگو ہوتے ہیں ، یوروکوڈ 8 ، ACI 318 ، DIN 4149 ، اور جاپانی JIS C - ایڈیشن زلزلہ کوڈز کا حوالہ دیا گیا ہے۔

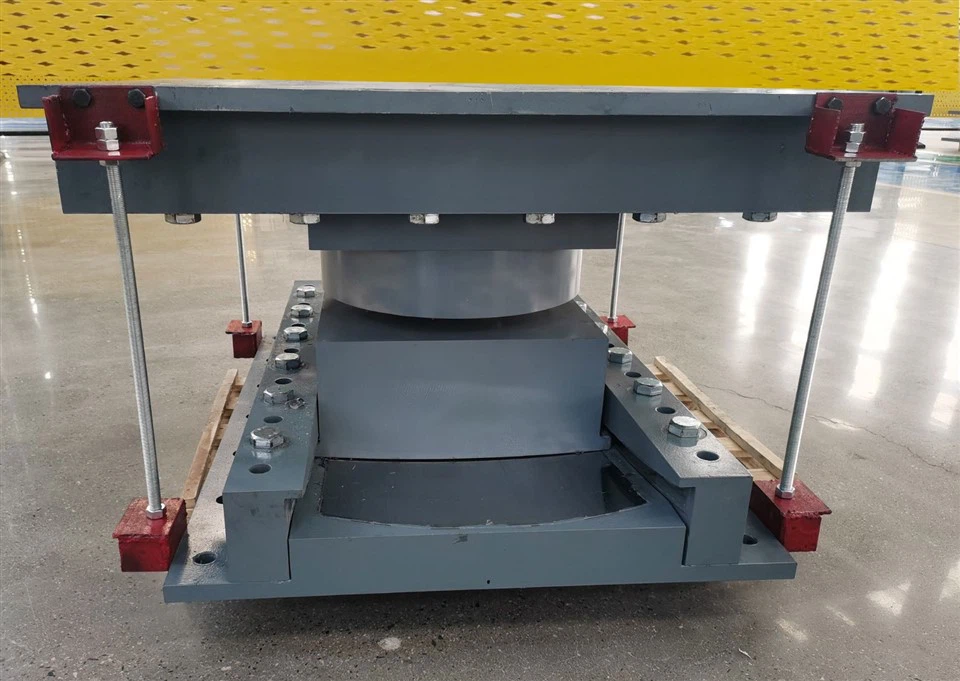

1. اوپری بیئرنگ پلیٹ - سٹینلیس - اسٹیل سلائیڈنگ سطح کے ساتھ کاربن اسٹیل پلیٹ۔
2.
3. سلائیڈنگ انٹرفیس - مستحکم رگڑ کو یقینی بنانے کے لئے پی ٹی ایف ای یا جامع مواد بندھے ہوئے۔
4. ٹینسائل مزاحمتی نظام - اعلی - طاقت ٹائی کی سلاخیں ، پریسڈ اینکرز ، یا قید بولٹ۔
5. رہائش اور دھول کے مہریں - پانی ، دھول یا کیمیکلز کو داخل کرنے سے بچائیں۔
6. حفاظتی کوٹنگ - سنکنرن مزاحمت (ایپوسی ، گرم - ڈپ گالوانائزنگ ، یا سٹینلیس سٹیل)۔

روایتی پر مبنیرگڑ لاکٹ برداشت، عمودی تناؤ - مزاحمت کی صلاحیت شامل کی گئی ہے۔ یہ تناؤ کے حالات کے تحت سلائیڈنگ اور گردش کو حاصل کرسکتا ہے ، اسی طرح روایتی رگڑ لاکٹ کے زلزلہ میں کمی کا فنکشن بھی حاصل کرسکتا ہے۔

6.1 کمپریسی موڈ
سپر اسٹیکچر بوجھ کروی سلائیڈنگ کے ذریعے منتقل کیا جاتا ہے۔ استحکام برقرار رکھنے کے دوران بے گھر ہونے سے زلزلہ توانائی جذب ہوتی ہے۔

6.2 ٹینسائل وضع
ترقی کے دوران ، اینکرج سسٹم مشغول ہوتے ہیں ، تناؤ کو محفوظ طریقے سے اسٹرکچر میں منتقل کرتے ہیں۔ خلا کی تشکیل یا بے ترتیب ہونے سے روکتا ہے۔

6.3 مشترکہ لوڈنگ
حقیقت پسندانہ زلزلہ کے واقعات کے تحت ، کمپریسیس ، تناؤ اور قینچ کی حرکتیں بیک وقت پائی جاتی ہیں۔ TFPB ایک مستقل قوت - نقل مکانی کا ردعمل فراہم کرتا ہے ، جس سے کارکردگی کا کوئی انحطاط نہیں ہوتا ہے۔

6.4 ، تقابلی تجزیہ

7.1 ڈیزائن پیرامیٹرز اور حساب کتاب

1) ، گورننگ مساوات
تنہائی کے نظام کی موثر مدت:

جہاں r=گھماؤ کا رداس ، g=کشش ثقل ایکسلریشن۔

2) ، مادی معیارات
- اسٹیل: EN 10025 S355 / ASTM A709 GR.50
- سٹینلیس سٹیل: ASTM A240 ٹائپ 316L
- ptfe کمپوزٹ: ASTM D4894 شیشے یا کانسی کے فلرز کے ساتھ تقویت یافتہ
7.2 ، تکنیکی ڈیٹا شیٹ

7.3 پیٹنٹ

7.5 ، وضاحتیں

- ISO 9001 مصدقہ پیداوار کی سہولیات۔
ویلڈس (UT ، MT ، RT) کے لئے - غیر - تباہ کن جانچ (NDT)۔
- مشینی رواداری: رداس سلائڈنگ کے لئے 0.0 0.05 ملی میٹر۔
- سطح کی کھردری: سلائیڈنگ سطح کے لئے 0.8 μm سے کم یا اس کے برابر RA۔
- حفاظتی نظام: سنکنرن کلاس C5 کے لئے فی EN ISO 12944 کی جانچ کی گئی۔

9.1 فیکٹری قبولیت ٹیسٹ(چربی)
- مواد کی توثیق اور جہتی چیک۔
- جامد کمپریسی اور ٹینسائل بوجھ ٹیسٹ۔
- محیطی درجہ حرارت پر رگڑ کی پیمائش سلائیڈنگ کریں۔

9.2 ٹائپ ٹیسٹنگ(EN 15129 تقاضے)
- مسلط بے گھر ہونے کے ساتھ چکر کی قینچ ٹیسٹ۔
- کمپریشن اور ترقی کے تحت عمودی بوجھ ٹیسٹ۔
- لمبی - دورانیے کے رینگنے اور آرام کے ٹیسٹ۔
- استحکام کی تشخیص (درجہ حرارت سائیکلنگ –30 ڈگری سے +50 ڈگری)۔

9.3 زلزلہ قابلیت
- مکمل - اسکیل شیک ٹیبل ٹیسٹنگ برائے دو - دشاتمک نقل مکانی + ترقی کی مزاحمت۔
ash- aashto متحرک پروٹوکول کے ساتھ تعمیل۔
9.4 ، تیسرے فریق کے ذریعہ جانچ کی رپورٹیں





9.5 ، گھر میں ٹیسٹنگ کا سامان



1. فلیٹنس رواداری کے ساتھ فاؤنڈیشن تیار کریں ± 2 ملی میٹر۔
2. اینکرز اور تناؤ کی سلاخیں فی منظور شدہ ڈرائنگ انسٹال کریں۔
3. رداس کو ڈیزائن کرنے کے لئے مقعر سلائڈنگ سطح کو سیدھ کریں۔
4. حفاظتی چکنائی والی فلم کا اطلاق کریں (اگر مخصوص ہے)۔
5. کیلیبریٹڈ ٹارک کے ساتھ تناؤ پری لوڈ کی تصدیق کریں۔
6. ساختی بوجھ کی منتقلی سے پہلے ٹرائل سلائیڈنگ کا انعقاد کریں۔

- ہر 5 سال بعد (EN 15129 §10) معمول کا معائنہ۔
- چیک پوائنٹس:
- سلائیڈنگ انٹرفیس پہن (موٹائی میں کمی <0.5 ملی میٹر)۔
- اینکر پری لوڈ کی توثیق۔
- حفاظتی کوٹنگ کی حالت۔
- اصلاحی اقدامات:
- Re-tension bolts if preload loss >10%.
- لباس کی حد سے تجاوز کرنے کے بعد PTFE لائنر کو تبدیل کریں۔
- اینٹی - اگر انحطاط کا مشاہدہ کیا جائے تو سنکنرن پینٹ لگائیں۔

تناؤ - مزاحم رگڑ پینڈولم بیئرنگ ان ڈھانچے کے لئے مثالی طور پر موزوں ہے جہاں اوپر کی طرف - آؤٹ خطرات موجود ہیں ، بشمول لیکن اس تک محدود نہیں ہے:
لمبے - اسپین پل (جیسے ، کیبل - ٹھہرے ہوئے پل ، معطلی کے پل) ، جہاں ہوا یا زلزلے سے متحرک بوجھ سپورٹ بیرنگ پر اوپر کی تناؤ کی قوتیں پیدا کرسکتے ہیں۔
اونچی - عمارتیں اور لمبے ڈھانچےزلزلہ زون میں واقع ہے (جیسے ، فیما 356 ، ASCE 7 ، یا یوروکوڈ 8 معیارات کے مطابق خطے) ، جہاںزلزلہ - حوصلہ افزائی ساختیبیئرنگ انٹرفیس میں کمپن تناؤ کا باعث بن سکتی ہے۔
بڑے متحرک بوجھ کے ساتھ صنعتی سہولیات(جیسے ، بھاری مشینری کی بنیادیں ، پاور پلانٹ ڈھانچے) ، جہاں عمودی بوجھ - برداشت اور تناؤ - دونوں کو آپریشنل حفاظت کو یقینی بنانے کے لئے مزاحم صلاحیتوں کی ضرورت ہے۔
سمندر اور ساحلی ڈھانچے۔

ٹینسائل - مزاحم رگڑ پنڈولم بیئرنگ (TFPB) - - آرٹ انوویشن میں ایک ریاست - کی نمائندگی کرتا ہے۔زلزلہ تحفظ ٹیکنالوجی. امتزاج کرکےرگڑ توانائی کی کھپت، پینڈولم کی مدت شفٹنگ ، اور ترقی کی مزاحمت ، TFPB انتہائی مطالبہ کرنے والی شرائط کے تحت ساختی حفاظت کو یقینی بناتا ہے۔

EN 15129 ، AASHTO ، ASCE ، ASTM ، اور ISO معیارات کے ساتھ اس کی ثابت شدہ تعمیل پلوں ، لمبی عمارتوں ، جوہری سہولیات اور غیر ملکی ڈھانچے میں بین الاقوامی اطلاق کے لئے موزوں ہے۔ مناسب تنصیب اور دیکھ بھال کے ساتھ ، TFPB دنیا بھر میں اہم انفراسٹرکچر کے ل long طویل - مدت کی استحکام ، اعلی کارکردگی ، اور بہتر لچک کی ضمانت دیتا ہے۔
