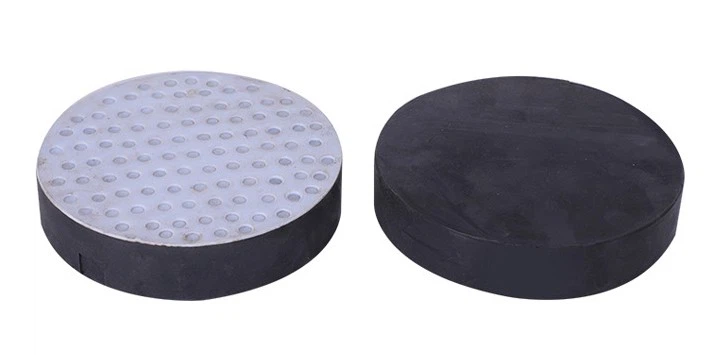

شاہراہ پلوں کے لئے ٹکڑے ٹکڑے کرنے والے ربڑ کا اثر۔

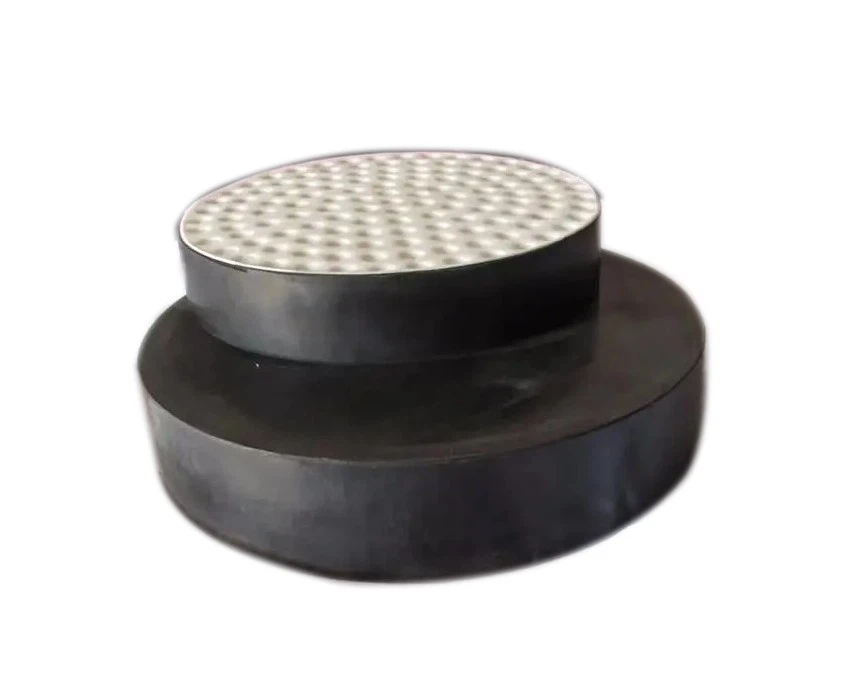

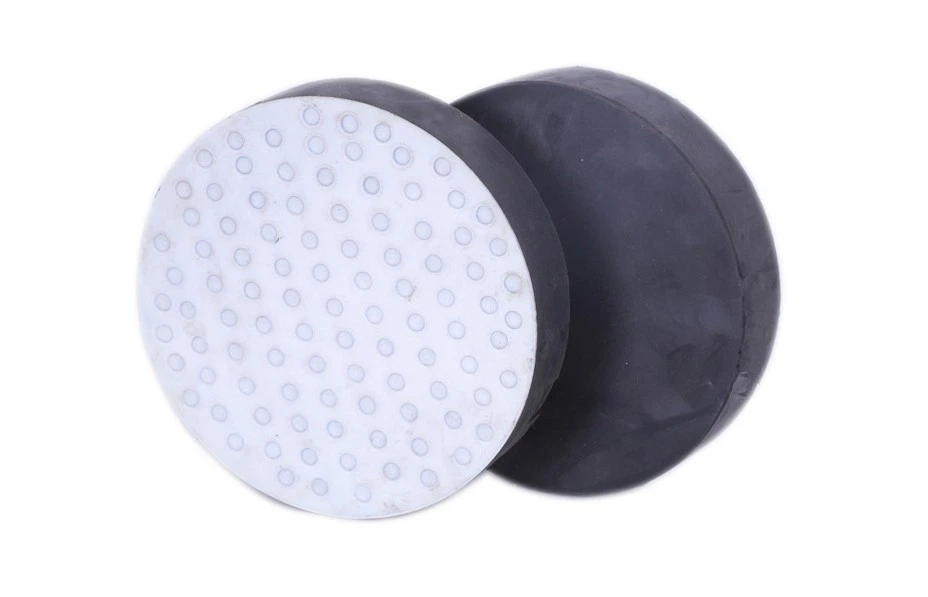

پی ٹی ایف ای/ایم-پی ٹی ایف ای شیٹ کے ساتھ پرتدار ربڑ کا اثر سڑک کے پلوں کے لئے ایلسٹومر کے ساتھ پابند ہے۔

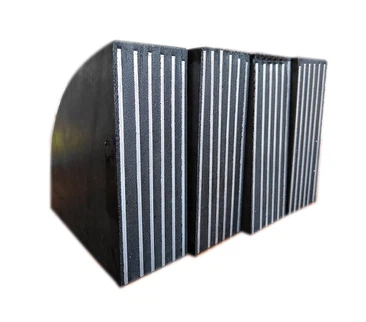

ٹکڑے ٹکڑے کرنے والے ربڑ کا اثر وولکنائزنگ اور پتلی اسٹیل پلیٹوں کے ساتھ ربڑ کی چادروں کی ایک سے زیادہ پرتوں کو بند کرنے سے تشکیل دیا جاتا ہے۔ اس میں کافی عمودی سختی ہے تاکہ وہ سپر اسٹیکچر کی رد عمل کی قوت کو معتبر طور پر گھاٹوں اور ابوٹمنٹ میں منتقل کرسکے۔ اس میں بیم کے اختتام کی گردش کو اپنانے کے ل good اچھی لچک بھی ہے ، اور اس میں سپر اسٹیکچر کی افقی نقل مکانی کو پورا کرنے کے لئے نسبتا large بڑی قینچ کی خرابی کی صلاحیت موجود ہے۔
2 ملی میٹر سے 3 ملی میٹر کی موٹائی کے ساتھ پولی ٹیٹرافلوورویتھیلین (پی ٹی ایف ای) شیٹ کی ایک پرت مذکورہ لیمینیٹ ربڑ کے اثر کی سطح پر عمل پیرا ہے ، اور پھر پی ٹی ایف ای کے ساتھ ٹکڑے ٹکڑے کرنے والے ربڑ کا اثر تیار کیا جاتا ہے۔ عمودی سختی اور لچکدار اخترتی ہونے کے علاوہ ، عمودی بوجھ برداشت کرنے اور بیم کے اختتام کی گردش کے مطابق ہونے کے علاوہ ، پی ٹی ایف ای پلیٹ کے کم رگڑ گتانک کی وجہ سے ، بیم کا اختتام پی ٹی ایف ای پلیٹ کی سطح پر آزادانہ طور پر پھسل سکتا ہے ، اور افقی نقل مکانی پر پابندی نہیں ہے۔ یہ خاص طور پر درمیانے اور چھوٹے بوجھ اور بڑی نقل مکانی کی مقدار کے ساتھ پلوں کے استعمال کے ل suitable موزوں ہے۔
2 ملی میٹر سے 3 ملی میٹر کی موٹائی کے ساتھ پولی ٹیٹرافلوورویتھیلین (پی ٹی ایف ای) شیٹ کی ایک پرت مذکورہ لیمینیٹ ربڑ کے اثر کی سطح پر عمل پیرا ہے ، اور پھر پی ٹی ایف ای کے ساتھ ٹکڑے ٹکڑے کرنے والے ربڑ کا اثر تیار کیا جاتا ہے۔ عمودی سختی اور لچکدار اخترتی ہونے کے علاوہ ، عمودی بوجھ برداشت کرنے اور بیم کے اختتام کی گردش کے مطابق ہونے کے علاوہ ، پی ٹی ایف ای پلیٹ کے کم رگڑ گتانک کی وجہ سے ، بیم کا اختتام پی ٹی ایف ای پلیٹ کی سطح پر آزادانہ طور پر پھسل سکتا ہے ، اور افقی نقل مکانی پر پابندی نہیں ہے۔ یہ خاص طور پر درمیانے اور چھوٹے بوجھ اور بڑی نقل مکانی کی مقدار کے ساتھ پلوں کے استعمال کے ل suitable موزوں ہے۔

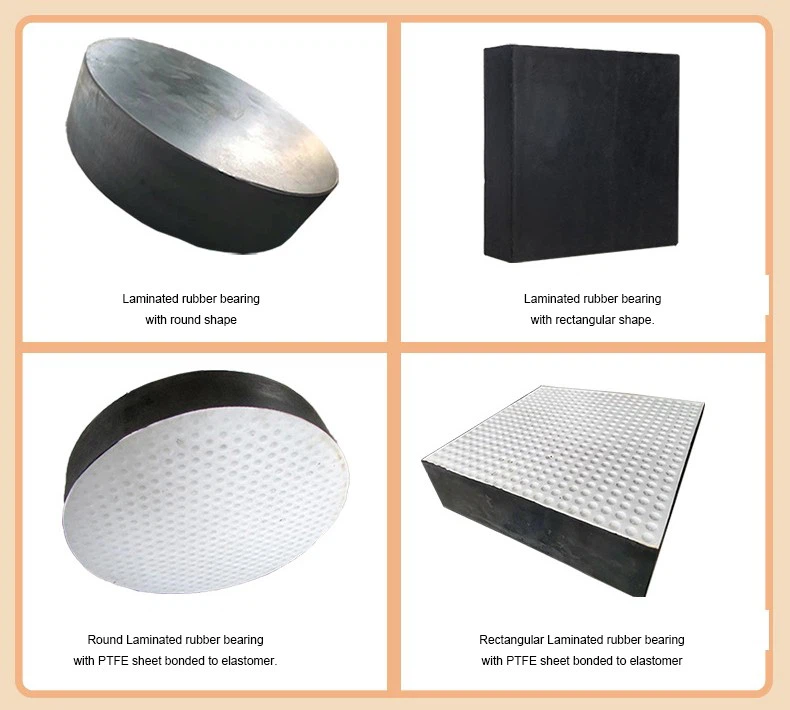

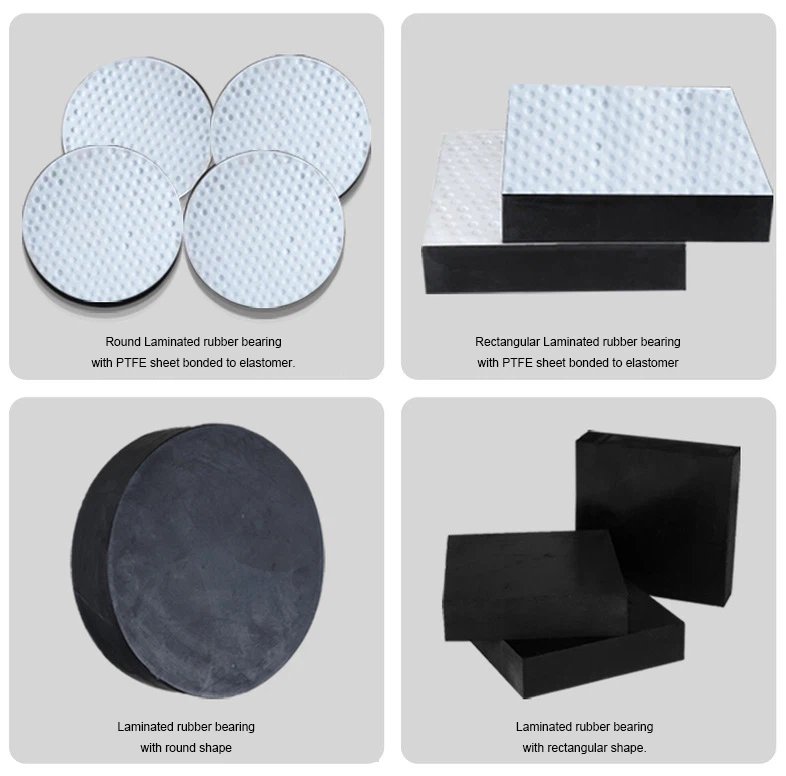

1 ، ہم ان کو ساختی اقسام کے مطابق درجہ بندی کرتے ہیں۔

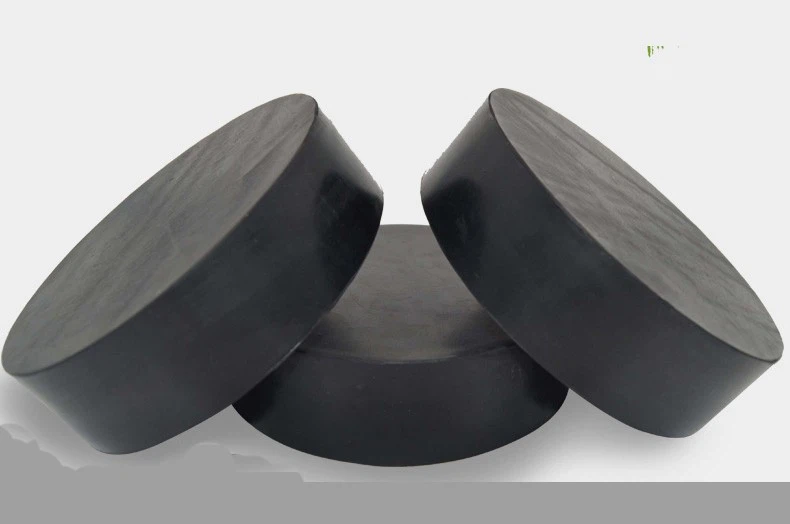

1) ، عام ٹکڑے ٹکڑے کرنے والے ربڑ کے بیرنگ بیم کے جسم کی توسیع اور سنکچن کی نقل مکانی کے مطابق ان کی اپنی قینچ کی خرابی پر بھروسہ کرتے ہوئے ڈھال لیتے ہیں۔
جی جے زیڈ آئتاکار شکل پر ٹکڑے ٹکڑے کرنے والے ربڑ کا اثر۔
GYZ سرکلر-شیپ پرتدار ربڑ کا اثر۔
2) ، PTFE/M-PTFE شیٹ کے ساتھ ٹکڑے ٹکڑے کرنے والے ربڑ کی بیئرنگز پی ٹی ایف ای شیٹ اور سٹینلیس سٹیل پلیٹ کے مابین رشتہ دار سلائڈنگ پر انحصار کرکے بیم کے جسم کی نقل مکانی کے مطابق ڈھالنے والے ایلٹومر کے ساتھ پابند ہیں ، اور نقل مکانی کی مقدار بڑی ہے۔
PTFE/M-PTFE شیٹ کے ساتھ GYZF4 سرکلر لیمینیٹ ربر بیئرنگ ؛

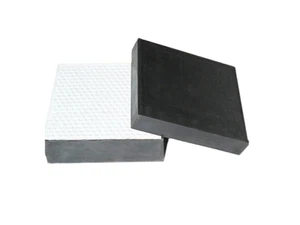

PTFE/M-PTFE شیٹ کے ساتھ GJZF4 آئتاکار پرتدار ربڑ کا اثر۔
3) ، فورس ٹرانسمیشن کی یکسانیت کے لحاظ سے ، پلوں کے ل la ٹکڑے ٹکڑے کرنے والے ربڑ کی بیئرنگ کی کروی کراؤن سیریز واضح طور پر عام پل پر ٹکڑے ٹکڑے کرنے والے ربڑ کی بیرنگ سے بہتر ہے۔ وہ مؤثر طریقے سے اور قابل اعتماد طریقے سے سپر اسٹیکچر کے بوجھ کو پل کے گھاٹوں میں منتقل کرسکتے ہیں ، اور بیرنگ کی تنصیب کے دوران پیدا ہونے والے سنکی دباؤ اور ویوڈس جیسے منفی مظاہر کو بہت بہتر بنا سکتے ہیں۔ وہ پیچیدہ ترتیب جیسے پلوں کے لئے موزوں ہیں جیسے ڈھلوان پلوں ، مڑے ہوئے پلوں ، اسکیو پلوں ، اور مڑے ہوئے پلوں جیسے پیچ کے ساتھ پلوں کے لئے موزوں ہیں۔
2 ، پرتدار ربڑ کے بیرنگ کا قابل اطلاق دائرہ:
پرتدار ربڑ کی بیرنگ 30 میٹر سے کم کی مدت اور نسبتا small چھوٹے بے گھر ہونے والے پلوں کے لئے موزوں ہے۔ مختلف پلانر شکلیں مختلف پل اسپین ڈھانچے پر لاگو ہوتی ہیں۔ آئتاکار بیرنگ آرتھوگونل پلوں کے لئے استعمال ہوتے ہیں۔ سرکلر بیرنگ مڑے ہوئے پلوں ، اسکیو پلوں اور پلوں کے لئے استعمال کیا جاتا ہے جس میں بیلناکار گھاٹوں کے ساتھ پل ہوتے ہیں۔
پی ٹی ایف ای (پولی ٹیٹرافلووروتھیلین) پرتدار ربڑ کے بیرنگ لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے لمبے حصے آئتاکار اور سرکلر پی ٹی ایف ای پلیٹ قسم کے ربڑ بیئرنگ کے استعمال بالترتیب آئتاکار اور سرکلر عام پلیٹ قسم کے ربڑ کے بیرنگ کی طرح ہی ہیں۔
ان کو ربڑ کی مختلف اقسام کے قابل اطلاق درجہ حرارت کے مطابق درجہ بندی کیا گیا ہے۔
1. نیپرین ربڑ:
قابل اطلاق درجہ حرارت +60 ڈگری سے -25 ڈگری تک ہے۔
2. قدرتی ربڑ:
قابل اطلاق درجہ حرارت +60 ڈگری سے -40 ڈگری تک ہے۔
3. ایتھیلین پروپیلین ڈینی مونومر (ای پی ڈی ایم) ربڑ: قابل اطلاق درجہ حرارت +60 ڈگری سے لے کر -45 ڈگری تک ہے۔
3 ، مصنوعات کا ڈھانچہ:
4 ، ٹکڑے ٹکڑے کرنے والے ربڑ کی میکانی املاک کی ضروریات:
|
آئٹم |
انڈیکس |
|
|
حتمی کمپریسی طاقت RU (MPA) |
اس سے زیادہ یا اس کے برابر70 |
|
|
ماپنے کمپریسی لچکدار ماڈیولس ای1(ایم پی اے) |
E±E×20% |
|
|
ماپا شیئر لچکدار ماڈیولس جی1(ایم پی اے) |
G±G×15% |
|
|
عمر بڑھنے کے بعد ماپا شیئر لچکدار ماڈیولس2(ایم پی اے) |
G1±G1×15% |
|
|
ماپا ٹینجینٹ ویلیو کی گردش کا زاویہ tanθ |
کنکریٹ پل |
1/300 سے زیادہ یا اس کے برابر |
|
اسٹیل پل |
1/500 سے زیادہ یا اس کے برابر |
|
|
پیمائش شدہ رگڑ گتانک (UF) TPFE پلیٹ کی سطح کے درمیان اورسٹینلیس سٹیل پلیٹ (جب سلیکون چکنائی شامل کی جاتی ہے) |
سے کم یا اس کے برابر0.03 |
|
5 ، پرتدار ربڑ کے بیرنگ کا انتخاب:
جب پلیمینیٹڈ ربڑ کی بیرنگ کا انتخاب کرتے ہیں تو ، بیرنگ کی زیادہ سے زیادہ اثر کی گنجائش پل کے گھاٹوں پر رد عمل کی قوت سے مماثل ہونا چاہئے ، اور قابل تحسین انحراف کی حد کو ترجیحی طور پر ± 10 ٪ ہونا چاہئے۔
مڑے ہوئے ، ڈھلوان ، اسکیو ، اور وسیع پلوں کے لئے ، سرکلر پلیٹ قسم کے ربڑ بیرنگ کو ترجیحی طور پر منتخب کیا جاتا ہے۔ ہائی وے برج انجینئرنگ میں ، کروی تاج بیرنگ یا ڈھلوان بیرنگ کو استعمال کے ل. سفارش نہیں کی جاتی ہے۔
جب پل کی طول البلد ڈھال 1 than سے زیادہ نہیں ہوتی ہے تو ، پلیٹ قسم کے ربڑ کی بیرنگ براہ راست گھاٹوں پر نصب کی جاسکتی ہے ، لیکن طول بلد ڈھال کے اثر و رسوخ کی وجہ سے مطلوبہ موٹائی پر غور کیا جانا چاہئے۔ جب طول البلد ڈھلوان 1 than سے زیادہ ہو تو ، ایمبیڈڈ اسٹیل پلیٹوں ، کنکریٹ پیڈ ، یا دیگر اقدامات کو بیم کے نچلے حصے کی سطح کے لئے اپنایا جانا چاہئے تاکہ یہ یقینی بنایا جاسکے کہ بیرنگ افقی طور پر نصب ہے۔ پلیٹ قسم کے ربڑ بیرنگز کو جے ٹی/ٹی 4-2019 کے متعلقہ ضوابط کے مطابق جانچ پڑتال اور حساب لگایا جانا چاہئے ، اور صرف جانچ پڑتال اور حساب کتاب کے مخصوص تقاضوں کو پورا کرنے کے بعد ہی استعمال کیا جاسکتا ہے۔
پی ٹی ایف ای اسکیڈ ربڑ بیئرنگ کو افقی طور پر انسٹال کیا جانا چاہئے۔ اثر کے پی ٹی ایف ای اسکیڈ پلیٹ کو اثر کے نچلے حصے میں سیٹ نہیں کیا جائے گا ، اور پی ٹی ایف ای اسکیڈ پلیٹ کے ساتھ رابطے میں سٹینلیس سٹیل پلیٹ پل کے گھاٹوں اور بدعنوانیوں کے کشن پتھروں پر نہیں رکھی جائے گی۔
تبصرہ: مذکورہ بالا معیاری معیار چین کا معیار ہے۔
